12 V Kabelquerschnitt – Alles Wichtige Erklärt (vom Profi)


Beim Selbstausbau gibt es einige Themen, mit denen du dich genauestens auseinandersetzen musst.

Unter anderem zählt auch das Thema Elektrik dazu.

Dieses ist so umfangreich und kompliziert, dass selbst das Thema 12V Kabelquerschnitt ganze Kapitel füllt.

Doch das Thema Strom wird nicht nur beim Selbstausbau interessant.

Auch wenn du eine Solaranlage oder eine zweite Batterie nachrüsten willst, musst du dir Gedanken über den richtigen Kabelquerschnitt machen.

Anfänger können sich zwar viele Informationen im Internet besorgen, um diese zu verstehen, werden meistens aber wieder Vorkenntnisse benötigt.

Ich habe mich daher genauer mit dem Thema befasst und stelle es so vor, dass selbst Anfänger und Einsteiger etwas mit den Informationen anfangen können.

Hier erfährst du, wie du den Kabelquerschnitt berechnen kannst, was du zum Thema 12V Absicherung wissen solltest und vieles mehr.

Und jetzt wünsche ich dir viel Spaß beim Lesen und Lernen.

Was ist ein Kabelquerschnitt?

Erstmal möchte ich dir erklären, was überhaupt ein Kabelquerschnitt ist, den bereits mit diesem Begriff können die wenigsten Camper etwas anfangen.

Generell gibt es 3 verschiedene Kabelquerschnitte im Wohnmobilbereich:

  • Kabelquerschnitt für Solaranlagen
  • Kabelquerschnitt für Batterien
  • Kabelquerschnitt für 12 /24 V

Somit spielt der Kabelquerschnitt nicht nur eine wichtige Rolle, wenn du dich selbst um die Elektrik im Wohnmobil kümmern willst, sondern auch, wenn du eine Solaranlage nachrüsten willst.

In diesem Beitrag geht es aber hauptsächlich um den 12V Kabelquerschnitt. Dieser wird zum Beispiel für 12V Steckdosen und 12V LED Beleuchtung benötigt.

Beim Kabelquerschnitt handelt es sich um eine Querschnittsfläche, die in mm2 angegeben wird.

Das Flächenmaß für den Kabelquerschnitt wird mit folgender Formel berechnet:

A = π  * r²

Anfänger können damit jetzt nicht viel anfangen, weshalb ich es nochmal einfach erklären möchte:

Querschnitt = 3,14 x Radius²

Warum ist der richtige 12V Kabelquerschnitt so wichtig?

Nun möchte ich dir erklären, warum der richtige 12V Kabelquerschnitt im Wohnmobil überhaupt so wichtig ist.

In erster Linie spielt natürlich die Sicherheit eine wichtige Rolle, schließlich wird mit Strom gearbeitet.

Sind die Kabel beziehungsweise der Kabelquerschnitt zu dünn, können diese heiß werden. Die Folge kann ein gefährlicher Kabelbrand sein.

Aber auch die Funktionalität ist ein wichtiger Punkt. So können zu dünne Kabel dafür verantwortlich sein, wenn nicht ausreichend Spannung ankommt.

Die Wirtschaftlichkeit spielt bei zu dicken Kabeln eine wichtige Rolle. Diese wiegen nicht nur deutlich mehr, sondern kosten auch mehr. Außerdem sind dicke Kabel sehr sperrig und lassen sich nur unflexibel verlegen.

Hier gilt es also, das gesunde Mittelmaß zu finden. Dazu kannst du einen Rechner oder eine Tabelle verwenden.

Wichtig: Es dürfen nur Kabel genutzt werden, die für KFZ Fahrzeuge zugelassen sind.

Die Rede ist hier auch von Kabellitzen. Diese sind nicht so anfällig für Kabelbrüche, welche durch Erschütterungen und Vibrationen schnell entstehen können.

12V Kabelquerschnitt berechnen – Tabelle oder Rechner?

Autarke Wohnmobile werden immer beliebter, da du so unabhängig vom Landstrom campen kannst. Da Wohnmobile noch sehr teuer sind, werden selbstausgebaute Wohnmobile immer beliebter.

Beim Wohnmobil Selbstausbau musst du dich natürlich auch mit dem Thema Strom auseinandersetzen und Anfänger haben es hier gar nicht so leicht.

Dazu zählen neben dem Batteriekabel auch die Kabel für die 12V Steckdosen, Beleuchtung und vieles mehr.

Entscheidend dafür ist, wie viel Strom maximal entnommen werden soll. Idealerweise sollte der Wert hier etwas höher angesetzt werden, damit du auf der sicheren Seite bist..

Mit den Jahren ersetzt du vielleicht ein Elektrogerät gegen ein anderes. Wenn dieses plötzlich mehr Strom benötigt als das Alte, kann es schnell eng werden mit der Stromversorgung.

Um deinen Kabelquerschnitt zu ermitteln, kannst du mit einer Standardtabelle arbeiten oder einem 12V Kabelquerschnitt Rechner.

Anbei erst einmal eine Tabelle für dich, mit den empfohlenen Norm Werten.

Stromstärke3m5m8m10m20m
3A1,51,51,51,52,5
8A1,51,52,52,56
9A1,52,54410
12A2,544610
15A2,546616
18A4461016
21A46101025
24A46101025
27A46101025
30A610101625

Und hier geht es zum Online Rechner, wo du alle Werte nochmal überprüfen und/oder anpassen kannst. Solltest du mit diesem Rechner nicht zurechtkommen, findest du im Internet noch zahlreiche andere.

Gerade beim Selbstausbau gehen Stromkabel die umständlichsten Wege. So werden Kabel durch Schränke oder doppelte Böden verlegt, wodurch einige Meter zusammenkommen.

Wird das Kabel allerdings richtig verlegt und hat den optimalen Kabelquerschnitt, entstehen dadurch keine Probleme.

12V Kabelquerschnitt für LED

Für die LED Beleuchtung reicht in der Regel ein Kabelquerschnitt von 1,5mm² aus. Für kurze Kabellängen und 12V Steckdosen haben viele Camper gute Erfahrungen mit einem Querschnitt von 2,5mm² gemacht.

Da an Doppelsteckdosen gerne auch mal 2 Geräte hängen, empfiehlt sich hier ein Kabelquerschnitt von 4mm².

Wichtig

Beim Verbinden von Kabeln sollte unbedingt sauber und gewissenhaft gearbeitet werden.

Kabel, die nicht richtig verbunden sind, können sich durch Vibrationen mit der Zeit lösen.

Zum Abisolieren und Crimpen sollten hochwertige Werkzeuge verwendet werden.

Eine gute Abisolierzange bekommst du bereits unter 20 Euro.

Zum Verbinden der Kabel empfehle ich originale Wago Klemmen. 50 Stück kosten etwa 20 Euro.

Spannungsabfall berechnen

Sobald Strom durch Kabel fließt, entstehen Verluste in Form von entstehender Wärme.. Diese Verluste gilt es im Wohnmobil möglichst gering zu halten.

Bei der Berechnung des Kabelquerschnitts muss der Verlust mit einkalkuliert werden. Hier gibt es grobe Werte, an denen du dich orientieren kannst:

  • Solaranlagen 1% Spannungsabfall
  • Elektrogeräte wie Fernseher und Kühlschrank 4% Spannungsabfall
  • LED und Beleuchtung 10% Spannungsabfall

Tip: Lies bitte auch unseren Beitrag “Alphatronics Fernseher Probleme“…

Kabel im Wohnmobil verlegen – was du beachten musst

Wie du nun erfahren konntest, ist der Kabelquerschnitt ein wichtiger Punkt bei der Stromversorgung im Wohnmobil.

Ebenso wichtig ist allerdings auch, dass die Kabel richtig verlegt werden.

Hier gibt es einige Punkte, die du beachten solltest:

  • Stromkabel müssen immer in einem Kabelkanal verlegt werden
  • 12V und 230V müssen immer getrennt voneinander verlegt werden
  • die Kabel sauber verbinden mit Wago Klemmen und MC4 Steckern

  • geeignete Sicherungen verwenden
  • nur für KFZ zugelassene Kabel verwenden

12V Kabelquerschnitt Absicherung

Natürlich müssen die Kabel auch vor mechanischen Beschädigungen und Kurzschlüssen abgesichert werden.

Das bedeutet, für jede Leitung sollte eine Sicherung verwendet werden.

Vor mechanischen Beschädigungen werden die Leitungen geschützt, indem sie im Kabelkanal verlegt und so vor Scheuern geschützt werden.

Geschützt wird die Stromversorgung im Wohnmobil durch Sicherungen im Plusverteiler.

Zudem bleibt da noch die Absicherung rund um die Batterie.

Hier werden Sicherungen zwischen Ladebooster und Batterie sowie zwischen Batterie und Wechselrichter benötigt.

Darüber hinaus ist entscheidend, welche Sicherung du verwenden solltest.

12V Kabelquerschnitt Sicherung berechnen

Um die Stromversorgung im Wohnmobil abzusichern, musst du natürlich noch wissen, welche Sicherungen du verwenden kannst. Hier nützt es nichts, einfach nur eine beliebige Sicherung zu verwenden.

Die Sicherung sollte so groß sein, dass der angeforderte Strom gerade noch so durchkommen kann. Viel größer sollte sie nicht sein.

Doch was bedeutet das jetzt genau?

Auch hier gibt es wieder eine gute Tabelle, an der du dich orientieren kannst.

Kabelquerschnittmax. erlaubte SicherungWatt mit 12V
1,5 mm210A120 Watt
2,5 mm216A192 Watt
4,0 mm220A240 Watt
6,0 mm225A300 Watt
10 mm235A420 Watt
16 mm250A600 Watt
25 mm263A756 Watt
35 mm280A960 Watt
50 mm2100A1200 Watt

Im Handel gibt es bereits günstige Sets mit verschiedenen Sicherungen. 160 Stück bekommst du bereits unter 10 Euro.

Wie du den Wasserhahn im Wohnmobil an 12V anschließen kannst, erfährst du hier.

12V Kabelquerschnitt zu groß oder zu klein

Oben konntest du ja bereits erfahren, dass ein zu kleiner Kabelquerschnitt zu Spannungsabfall führen kann.

Entsteht zu viel Hitze, kann ein dünnes Kabel zudem schnell anfangen zu schmoren und es kann zu einem Kabelbrand kommen.

Natürlich könnte man jetzt davon ausgehen, es wäre sinnvoll, gleich einen zu großen Kabelquerschnitt zu wählen.

Das ist allerdings keine gute Idee.

Große Kabel sind nicht nur teurer, sondern auch sehr unflexibel. Spätestens beim Verlegen wirst du also die ersten Schwierigkeiten bekommen.

Zudem wiegen große Kabel einiges mehr und gerade das Thema Gewicht spielt beim Selbstausbau eine wichtige Rolle.

Bei der Berechnung wirst du auf verschiedene Kabelquerschnitte kommen.

Hier empfehle ich dir nicht, alle verschiedenen Größen zu verwenden. Oft lässt sich eine gute Durchschnittsgröße finden.

Liegt dein Kabelquerschnitt im Durchschnitt bei 0,75 mm2, empfiehlt es sich, einen Kabelquerschnitt von 1,0 mm2 zu verwenden.

So kannst du dir gleich eine ganze Kabelrolle kaufen, da diese meistens günstiger als Meterware sind.

Hier habe ich mal zwei geeignete Beispiele für dich verlinkt.

Zudem dürfen nur für KFZ zugelassene Stromkabel verwendet werden.

Beim Selbstausbau solltest du dir außerdem Gedanken darüber machen, ob du einen Absorber Kühlschrank oder einen Kompressor Kühlschrank verwenden willst.

Hier ist vor allem das Thema Kompressor Kühlschrank 12V von großer Bedeutung für dich.

Bist du mit dem Thema Kabelquerschnitt überfordert und möchtest auf Nummer sicher gehen, solltest du Kabel Litze mit einem Kabelquerschnitt von 2,5 mm2 nutzen. Hiermit haben die meisten Camper sehr gute Erfahrungen gemacht.

Der Kabelquerschnitt ist ausreichend dimensioniert, aber gerade so groß, dass er dir noch keine großen Schwierigkeiten beim Gewicht macht. Auch preislich hält das Kabel sich noch im Rahmen und lässt sich flexibel verlegen.

12V Kabel im Wohnmobil selber verlegen oder Fachmann?

Elektrik ist immer ein heikles Thema.

Wenn du dich damit genau auseinandergesetzt hast und dich sicher fühlst, spricht nicht dagegen, die Stromversorgung im Camper Ausbau selber auszubauen.

Generell gilt, ein zu kleiner Kabelquerschnitt kann gefährlich werden, während ein zu großer Kabelquerschnitt eher dem Portemonnaie und der Zuladung schadet.

Um auf Nummer sicher zu gehen, kannst du, nachdem alles verlegt und abgesichert wurde, einen Fachmann drüber sehen lassen.

Sobald du unsicher bist und auch nach diesem Beitrag noch viele Fragen offen sind, solltest du dir generell einen Fachmann zur Seite holen.

Fazit

Das Thema Elektrik ist beim Selbstausbau ein heikles Thema und du solltest dich vorher genauestens damit auseinandersetzen.

Besonders wichtig ist es, denn richtigen Kabelquerschnitt zu ermitteln.

Während ein zu großer Kabelquerschnitt nicht gefährlich ist, kann ein zu kleiner Kabelquerschnitt nicht nur für Spannungsabfall sorgen, sondern schlimmstenfalls sogar einen Kabelbrand verursachen.

Somit ist der richtige 12V Kabelquerschnitt schonmal die halbe Miete.

In diesem Beitrag konntest du viele Informationen zum Thema bekommen und selbst Anfänger können sich so langsam aber sicher an das Thema Elektrik im Wohnmobil trauen.

Um auf Nummer sicher zu gehen, solltest du am Ende dennoch einen Fachmann drüber sehen lassen, der dir alles absegnet.

Ich hoffe, ich konnte dir mit diesem Beitrag das komplizierte Thema etwas vereinfacht erklären und würde mich freuen, wenn viele deiner Fragen beantwortet wurden.

Das Team von CAMPERWELTEN freut sich, wenn du bald wieder vorbeischauen würdest.

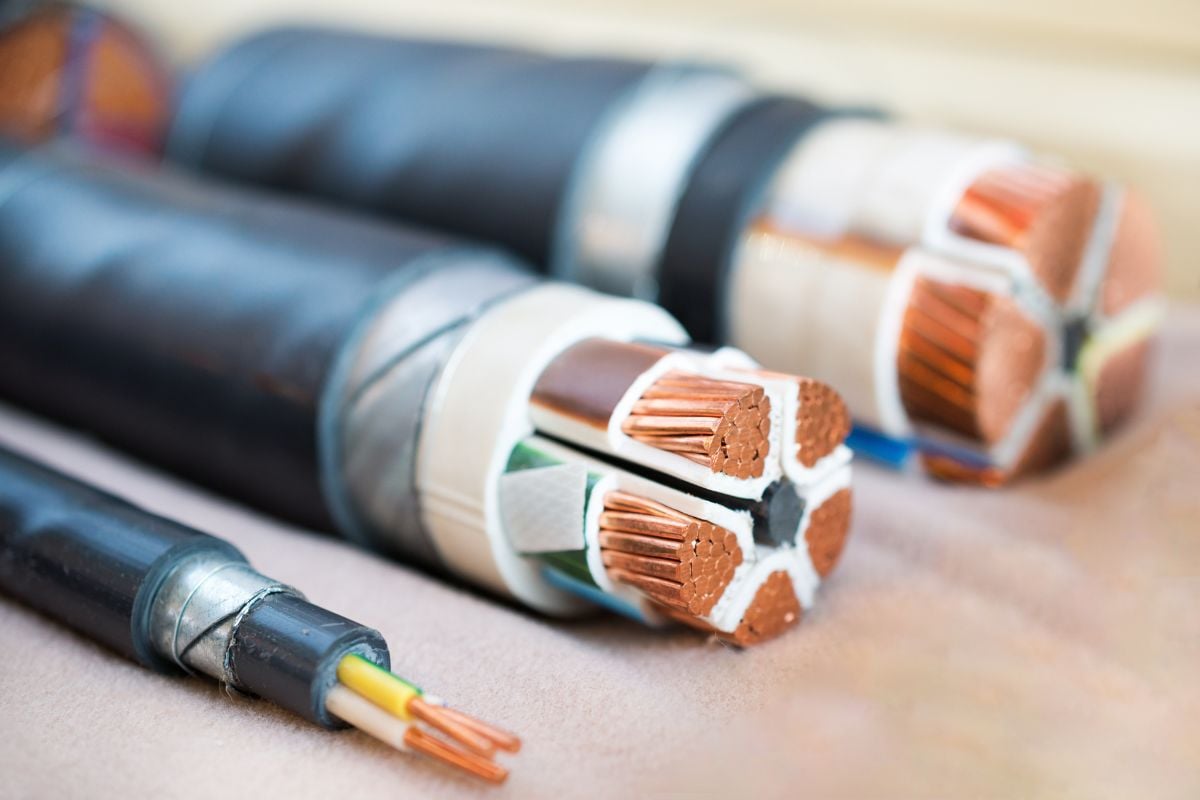

Titelfoto: 12 V Kabelquerschnitt (Rechte: Canva.com)
